La cartographie marine numérique est essentielle pour la navigation maritime. Vous devez tout de même posséder une carte papier selon la réglementation canadienne.
Voici les différents fournisseurs de cartes pour la marine
- Jeppesen
- Navionics
- Garmin (BlueChart, BlueChart g2 vision, BlueChart g2, LakeVü, Inland Waters)
- Shom (Service Hydrographique et océanographique de la marine) en France
- Trakmaps (au Québec pour les lacs et rivières)
- Magellan Mapsend BlueNav
- C-Map
- Navionics
Il existe des cartes au format Raster (style photo) et des cartes vectorielles. Les cartes vectorielles sont conçues pour être vues à plusieurs niveaux de zoom. Par exemple, à certains niveaux,vous pouvez voir les indications de routage, à d’autres niveaux, les zones interdites ( ou les zones de pêche). Les bouées, les phares, les points d’intérêts (ou tous autres objets sont étiquetés. Ce qui veut dire? Avec un logiciel, vous pouvez facilement demander au logiciel de vous trouver le point d’ancrage le plus proche, la marine la plus proche ou d’être avertis lorsque vous approchez une zone d’eau peu profonde (avec une carte avec les informations de profondeur).
Les cartes raster sont des images et les logiciels ne sont pas capables d’interpréter correctement les informations sur celles-ci.
Les cartes marines sont beaucoup plus qu’un tracé des côtes et les lignes de profondeur. Sur une carte marine, plusieurs éléments peuvent s’y retrouver
- La version de la carte. Les cartes évoluent au fil du temps à cause des désastres naturels et du mouvement naturel des plaques tectoniques.
- Des positions, des distances, des directions et des boussoles.
- Des repères
- L’emplacement des ports, des marinas
- Les marées, les courants
- Les profondeurs
- La nature des fonds océaniques
- Les rochers, les épaves et d’autres obstacles
- Des tracés, des routes, des régions à éviter
- Des installations extra-côtières
- Des frontières
- Des phares
- Des balises, des bouées
- Des services
- Des commodités pour les petites embarcations : restaurants, ancrage, hôtel, etc.
Les légendes sont standardisées selon la NOAA (National Oceanic and Atmospheric Administration)

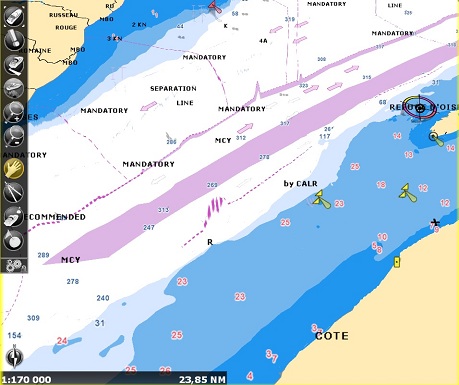

Voilà un exemple d’une carte marine 3D par ordinateur
Les couleurs représentent la profondeur des eaux. Un bleu foncé représentant des eaux peu profondes. Des bleus plus clairs signifient des eaux plus profondes. Le blanc sont des zones de grande profondeur. Sur cette carte, il y a des indications de routage (les flèches). Les navires doivent se positionner correctement sur le fleuve.
Les logiciels comme MaxSea permettent de vous créer des routes et de vous avertir si vous ne suivez pas la route programmée. Il existe plusieurs alarmes:
- Alarme de zone
- Alarme de profondeur
- Alarme CPA/TCPA (déclenchée lorsque la distance la plus courte entre les routes de deux navires atteint le seuil indiqué. Il est possible aussi de spécifier le temps au lieu de la distance). TCPA : time of closest point of approach
- Alerte de proximité cible AIS. Automatic Identification System
- Alarme de mouillage (ripage): avertissement lorsque vous êtes ancrés et vous dérivez au-delà de la limite indiquée.
Une carte papier est obligatoire pour votre embarcation. L’utilisation d’un logiciel ou d’un appareil dédié pour la marine peut vous sauver la vie!
